Mixed Signal Microcontroller

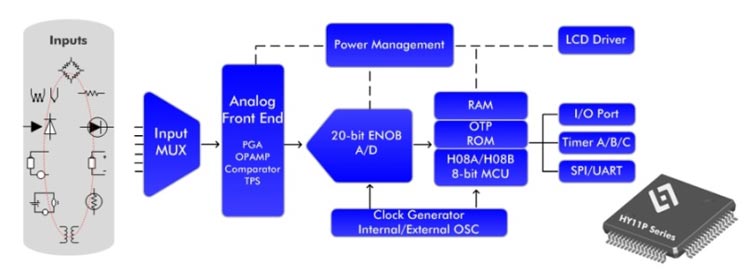

HY11P Series: 8-bit Mixed Signal Microcontrollers with Embedded High Resolution ΣΔ ADC
| 產品特性: |
 工作電壓範圍: 2.4V to 3.6V (整個系統) 工作溫度範圍: -40℃ to +85℃ 8位元加強型精簡指令集 支援66 個指令(包含硬體乘法器與查表指令) 支援外部石英震盪器, 最高至8MHz 內建高精度2MHz RC震盪器 LCD液晶驅動器, 最高至4x40 低耗電睡眠模式, 0.65μA 內建EPROM 64 words | 24 位元全差動輸入ΣΔADC類比數位轉換器 極小的輸入雜訊100nVrms 有效位元最高至20位元 內置高阻抗輸入緩衝器 數據輸出速率最高至1kSPS 內建前置放大器(PGA), 可程式放大倍率x1/4, x1/2…x128, 溫飄飄移<5ppm/℃ 內置絕對溫度感測器(±2℃) 內建低輸入雜訊(<1uVpp)運算放大 器 |
| 應用類別: |
 量測儀器 醫療儀器 計量儀器 數位傳感器 工業控制器 |
Model No. | ADC | Program | Data | Build-IN | OPAMP | TPS | RTC | I/O | LCD | PWM | Serial | Pin |
HY11P12* | 4-CH | 2k | 128 | - | - | Y | Y | 4xI + | 4x12 | - | - | LQFP 44 |
HY11P13 | 8-CH | 4k | 256 | - | 1 | Y | Y | 4xI + | 4x20 | 1-CH | SPI | LQFP 64 |
HY11P14 | 12-CH | 8k | 512 | - | 1 | Y | Y | 8xI + | 4x40 | 4-CH | SPI | LQFP 64 |
HY11P23 | 10-CH | 4k | 256 | - | 1 | Y | Y | 10xI + | - | 1-CH | SPI | LQFP 32 |
HY11P24 | 12-CH | 8k | 512 | - | 1 | Y | Y | 18xI + | - | 4-CH | SPI | LQFP 44 |
HY11P32* | 3-CH | 2k | 128 | 64 | - | - | - | 4xI + | 4x12 | - | - | LQFP 44 |
HY11P33 | 3-CH | 4k | 256 | 64 | - | - | Y | 4xI + | 4x20 | 1-CH | - | LQFP 64 |
HY11P35 | 8-CH | 6k | 256 | 64 | 1 | Y | Y | 12xI + | 4x32 | 4-CH | - | LQFP 100 |
HY11P36 | 3-CH | 4k | 256 | 64 | - | - | Y | 4xI + | 4x32 | 1-CH | - | LQFP 64 |
HY11P41 | 4-CH | 2k | 128 | 64 | - | Y | - | 6xI + | - | 1-CH | SPI | SSOP 16 |
HY11P42 | 7-CH | 2k | 128 | 64 | - | Y | Y | 7xI + | - | 1-CH | EUART | SSOP 28 |
HY11P52* | 3-CH | 2k | 128 | 64,LV | - | - | - | 4xI + | 4x12 | - | - | LQFP 48 |
HY11P54 | 12-CH | 8k | 256 | 64,LV | 1 | - | Y | 13xI + | 4x32 | 1-CH | EUART | LQFP 64 |
| 備註說 明： |
| ADC： SD 18意指Sigma Delta ADC, 18-bit ΣΔADC。 |
| LNOP： LNOP意指為低雜訊運算放大器。 |
| ECPA： ECPA為增強型比較器模組。 |
| Timer： Timer A(8-bit)具有多段中斷時間設置； Timer B(16-bit)具備Capture/Compare功能； Timer C(8-bit)具備PWM/PFD功能。 |
| Instruction Set：指令集主要差異在於H08A具有8x8硬體乘法器、16-bit查表指令、條件跳躍指令、堆疊操作指令、、等。 |
