Mixed Signal Microcontroller

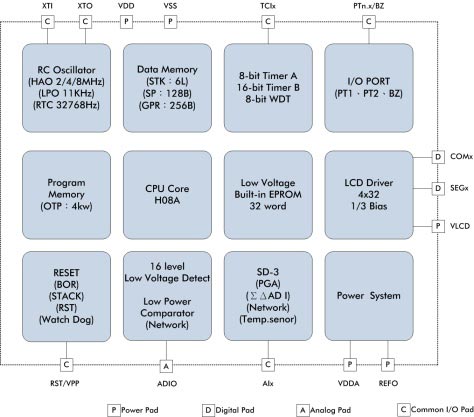

HY13P Series: 8-bit Mixed Signal Microcontroller Embedded with Touch Key Circuit and High Resolution/Accuracy/Speed ΣΔ ADC
| 產品特性: |
 工作電壓範圍: 2.4V to 3.6V (整個系統) 工作溫度範圍: -40℃ to +85℃ 8位元加強型精簡指令集 支援外部石英震盪器, 最高至8MHz 內建高精度2MHz~8MHZ RC震盪器 LCD液晶驅動器, 最高至4x32 低耗電睡眠模式, 0.65μA 內建單次儲存EPROM 64 words | 24 位元全差動輸入ΣΔADC類比數位轉換器 有效位元最高至21位元 極小的輸入雜訊90nVrms 超取樣頻率最到至1MHZ 數據輸出速度最高至31KSPS 內建前置放大器(PGA), 可程式放大倍率x1,x2…x128,溫度飄移<5ppm/℃ 內建絕對溫度感測器網路(±2℃) 內建低功耗穩壓與昇壓電源 內建低功耗觸摸按鍵轉換線路 |
| 應用類別: |
 量測儀器 數位傳感器 工業控制器 觸摸按鍵應用 |
Model No. | ADC1 | ADC2 | Program | Data | Built-in | Touch | OPAMP | TPS | RTC | I/O | LCD | PWM | Serial | Pin |
HY13P52* | 4-CH | - | 2K | 128 | 64,LV | 4-CH | - | Y | Y | 12xIO | 4x12 | 2-CH | - | LQFP48 |
HY13P53 | 7-CH | - | 4K | 256 | 64,LV | 8-CH | - | Y | Y | 17xIO | 4x20 | 2-CH | EUART | LQFP64 |
| HY13P53B | 7-CH | - | 4K | 256 | 64,LV | 8-CH | - | Y | Y | 17xIO | 4x20 | 2-CH | EUART | LQFP64 |
HY13P56 | 7-CH | - | 4K | 256 | 64,LV | 8-CH | - | Y | Y | 17xIO | 4x32 | 2-CH | - | LQFP64 |
| HY13P56B | 7-CH | - | 4K | 256 | 64,LV | 8-CH | - | Y | Y | 17xIO | 4x32 | 2-CH | EUART | LQFP64 |
| Notice: Models that marked “*” use H08B instruction set; none specified others use H08A. |
| 備註說明： |
| ECPA：ECPA為增強型比較器模組。 |
| Timer：Timer A(8-bit)具有多段中斷時間設置； Timer B(16-bit)具備Capture/Compare功能； Timer C(8-bit)具備PWM/PFD功能。 |
| Instruction Set：指令集主要差異在於H08A具有8x8硬體乘法器、16-bit查表指令、條件跳躍指令、堆疊操作指令、、等。 |
