摘要：本文详细介绍了采用台湾HYCON,hy11p系列单片机设计的血糖仪。此款血糖仪不仅能实现精确测量血糖、实时时钟，温度测量和数据存储等基本功能，更主要的特点是，外围器件少，低成本，低功耗，测量精度高。

关键词：HYCON、低成本、低功耗、高精度

引言
    目前市场上血糖仪种类很多，使用的主控种类也五花八门，而使用内置Σ△ADC的主控并不多见，而台湾HYCON，hy11p系列内置的Σ△ ADC(SD18)，其主要特点在于差分输入，低温飘，高精度。

原理
   在酶电极两端加上固定电压，葡萄糖与酶接触产生电化学反应产生电流信号输出，由于电流信号与血糖浓度呈单调递增函数关系，在对不同浓度进行测试，并得到电流与血糖浓度对应关系，通过回归分析，得到一个函数关系式，在量测过程中进行反推公式，即可得到对应血糖值。

主控介绍
    根据血糖仪功能的实际需求，结合台湾HYCON,hy11p系列单片机特点，采用型号为hy11p13的单片机作为主控。主要特点是：置Σ△高精度ADC,低压检测，低杂讯运算放大器，温度传感器，4x20LCD驱动。

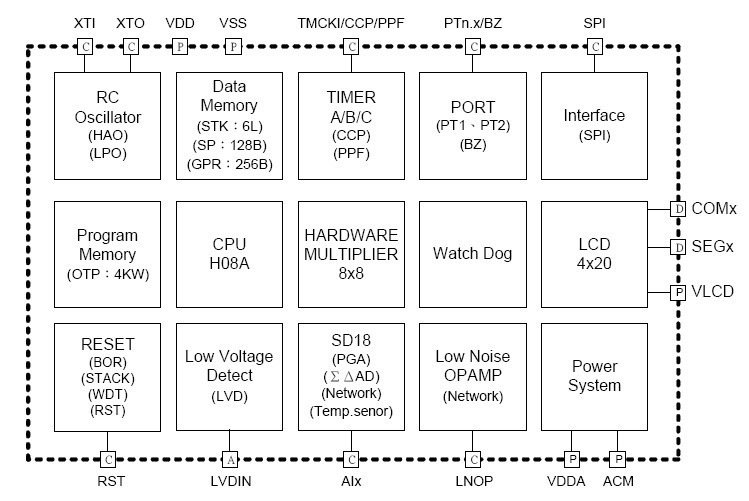

内部方块图如下图所示：

系统硬件设计

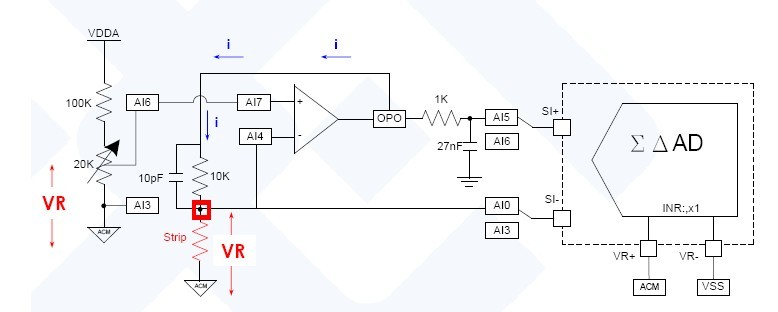

    由于hy11p13内置低杂讯运放，以及差分信号输入的特点，完成偏压电流量测所使用的外围器件非常少，量测电路如下图所示：

PCAGN放大倍数为1--8倍

ADGN放大倍数为1/4—16倍

VRGN克选择1或者1/2倍

ADCR最大可放大128倍

系统软件流程
    hy11p13采用H08A指令集，共有66个指令包含硬件乘法指令和查表指令

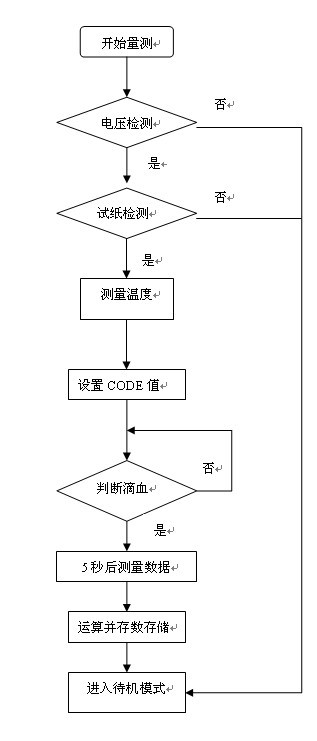

    软件流程图如下图所示

温度测量实现
    温度测量采用hy11p系列内置温度传感器(TPS),当开启ADC时,TPS同时开启,此时只需要配置内部接线寄存器便可以检测到温度信号,并只需做单点标定便可完成温度测量,无需任何外部元件.具体实现不在此赘述.可参考HYCON官方网站温度与电压测量说明书.

实时时钟实现
    由于hy11p13待机电流很低,完全可以使用外接32768hz晶振.使用timerA定时器,可设置1秒钟产生一次中断,唤醒mcu刷新时间数据.平均统计待机功耗在3uA左右.采用2302纽扣电池足矣.没必要添加时钟芯片,增加系统复杂度,和元件成本.

数据存储实现
    数据存储可使用24c16 eeprom.只需2个io口,便可完成血糖数据的读取和存贮.
